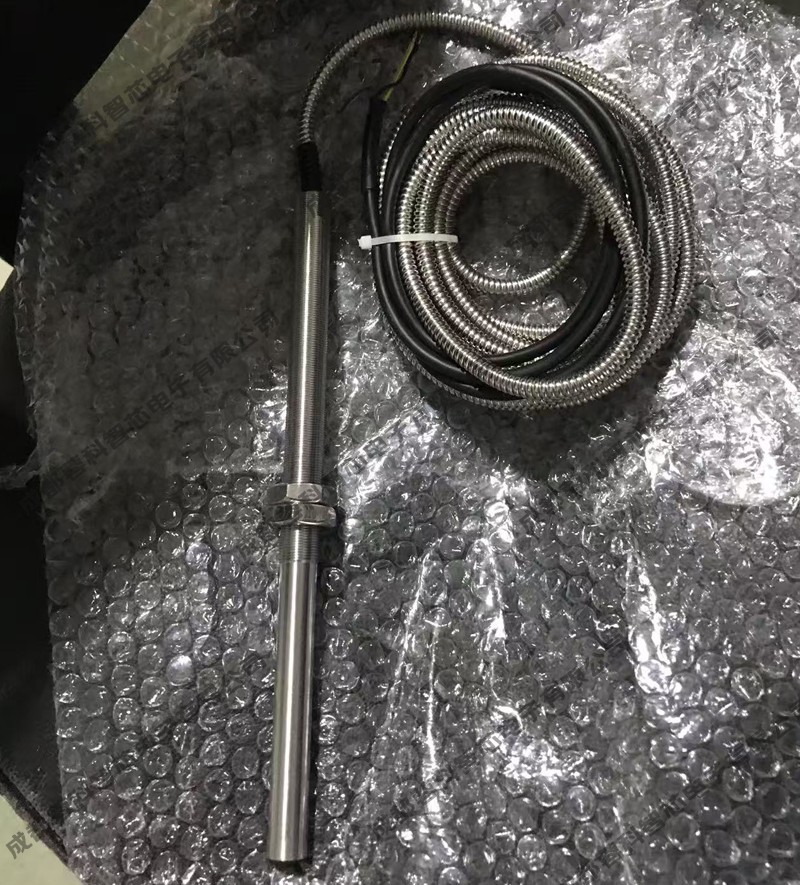

三線制霍爾轉速傳感器全面解析

更新時間：2025-10-15

瀏覽次數：273

一、傳感器定義

三線制霍爾轉速傳感器是一種基于霍爾效應原理，用于測量旋轉物體轉速的電子元件。它通過檢測旋轉部件上磁場的變化，將機械轉速轉換為相應的電信號輸出，且采用三根導線（分別為電源正、電源地、信號輸出）實現供電與信號傳輸，具有結構簡單、可靠性高、響應速度快等特點，廣泛應用于工業控制、汽車電子、智能家居等領域。

二、結構組成

三線制霍爾轉速傳感器主要由以下幾部分組成：

霍爾元件：核心敏感部件，用于感受磁場變化并產生霍爾電壓，常見的有 N 型半導體霍爾片等。

信號處理電路：對霍爾元件輸出的微弱霍爾電壓進行放大、濾波、整形等處理，將其轉換為標準的數字脈沖信號（如 TTL 電平、CMOS 電平），確保信號穩定可靠，便于后續設備采集。

電源電路：為霍爾元件和信號處理電路提供穩定的工作電壓，通常支持一定范圍的直流供電（如 5V、12V、24V），適應不同的應用場景。

引出導線：共三根，分別為電源正線（VCC）、電源地線（GND）和信號輸出線（SIG），用于連接外部電源和信號接收設備（如單片機、PLC、轉速表等）。

技術參數

工作電源：5～30VDC

功耗電流：≤35mA

測量范圍：0～20kHz（例如：30齒，相當于0～40000轉/分鐘）

輸出信號：方波（高電平：供電電壓；低電平：< 300mV）

輸出方式：NPN輸出

負載能力：±20mA （最大）

工作溫度：－30℃～80℃；－20℃～250℃（特殊定做）

安裝間隙：0.5～3mm

重量：約120
接線說明
CZ400為三線制轉速傳感器（+24V 、OUT 、COM ）

紅線：接電源

黃線：脈沖輸出

黑線：接地
安裝示意圖

轉速傳感器安裝時，將傳感器對準齒輪安裝間隙在0.5～2mm內，固定傳感器即可。
